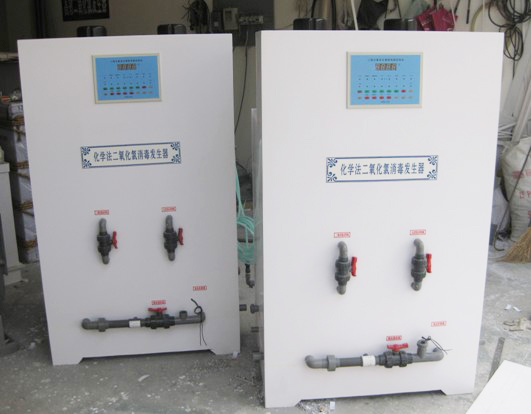

二氧化氯发生器


    一、概述
    1、产品特点、主要用途及使用范围
    二氧化氯水消毒剂发生器是我公司研究生产的专利产品,该产品采用化学法工艺,以氯酸钠和盐酸为原料制备二氧化氯和氯气的混合消毒液,可广泛用于饮用水、游泳池、医院污水的消毒,工业循环冷却水杀菌灭藻;工业废水脱色、除臭或去除还原性污染成分。
    2、规格型号的组成及代表意义
发生器的规格按设备的每小时的效氯产量(g/h)来划分,例如:10000指产品额定每小时有效产量为10000克。
    3、使用环境及工作条件
    设置场所:室内(通风良好)
    配用水源:水压:0.25~0.4Mpa
    配用电源: AC   220V   50Hz

    二、结构特征及工作原理
    (一)总体结构及工作原理
    总体结构:发生器由供料系统、反应系统和控制系统组成:发生器外壳为PVC材料。
    工作原理:由计量泵将氯钠水溶液与盐酸溶液输入到反应器中,在一定温度和负压下进行反应,产出以二氧化氯为主、氯气为辅的消毒气体,经水射器吸收与水混合后形成消毒液后送入被消毒水中。

    (二)主要部件功能及工作原理
    (1)水射器:水射器是根据射流原理而设计的一种抽气元件,当动力水经过水射器时,其内部产生负压,外部气体在压差作用下被吸入水射器,从而实现吸气。
    (2)盐酸箱、氯酸钠箱:采用PE材质,具有耐高温、耐腐蚀性能,箱内设液位控制,具有缺料、缺水等安全自动报警功能,液位设高低点自动报警,并与计理泵连锁,液位到低位时报警,并自动关闭计量泵,液位到高位时自动开启计量泵。
    (3)计量泵:采用进口名牌隔膜式计量泵,具有计量准确经久耐用的优点。
    (4)PLC自动控制系统:控制系统是二氧化氯发生器的控制核心,它完成了整个系统的手动、自动控制,并可根据余氯测控采集数据,自动调节发生器运行状态,来达到正确投加量,系统采用西门子PLC。
    (5)在线余氯检测仪;检测仪采用意大利匹磁品牌,余氯探头可输出4-20MA信号,实时对计量泵进行频率调节,确保达到好投药量。

    三、设备运行条件
    1、电源:AC 220V,50Hz。
    2、加药方式为连续或间断加药,根据季节和水质不同,加药时间、次数不等。
    3  设备动力水为自来水。
    4、使用的化学药品质量
    盐酸;应符合GB/T1618-1993《工业用合成盐酸》中一级品标准,浓度为31%的液体。
    氯酸钠:工业氯酸钠纯度99%的固体或浓度为30%的液体。

    四、设备制造特点
    1、二氧化氯发生器是自动控制运行的正压投加系统、操作安全可靠。
    2、发生系统氯酸钠转换率在85%以上。
    3、控制系统采用PLC变频器控制,可提RS485通讯接口。
    4、设备布置工艺合理、管路、管件、阀门等配件布置美观大方,单元内所有部件在本公司装配固定好,确保在运输过程中不遗失、损坏。
    5、框架内所有结构、材质,都能满足当地环境的防腐要求,并在此基础上选用优质产品。

    五、设备安装条件
    1、设备应安装在室内,工作环境温度要15℃以上。
    2、二氧化氯具有强腐蚀性,因此,在设备安装时应避免与其它设备置于同一房间。
    3、设备间应铺设水泥地面,并有冲洗水源和排水下水道。
    4、应有消毒间内安装换气扇,保持通风良好。
    5、设备间应有压力水源,压力为0.25Mpa-0.4Mpa。
    6、设备间应有必要的照明设施及220V,5A-10A单相三孔电源插座一个。

    六、安全注意事项:
    1、盐酸和氯酸钠应贮藏在通风避光处,且分开放置,避免因泄露或其他原因发生混合而产生剧烈反应。
    2、盐酸和氯酸钠在搬运过程中应轻拿轻放,严禁用力撞击,如有泄露应使用大量清水冲洗。
    3、在加药过程中应佩带橡胶防护用品及套防护眼睛等防护用具,避免盐酸或氯酸钠与身体接触,以免烧伤皮肤或漂白衣物。如有接触,应用大量清水清洗,必要时请医生处理。
    4、设备在操作过程中,操作间应保持良好的通风状态。
    5、操作间应保持干燥,防止电气部分短路。
    6、设备在检修前,应通自来水将设备清洗10min后,才可进行。
    7、电气部分在检修过程中,应断开电源,严禁带电操作。
    8、设备应有专人管理、操作。

    七、基本技术参数:不限于此
    HB-2000型二氧化氯发生器
    1、ClO2发生器
    出力              2000g/h
    原料浓度          盐酸31%      氯酸钠99%(固体)
    纯化液ClO2含量    ≥95%
    混合液ClO2含量    40-70%
    电压/功率         电压220V       功率3.0KW
    数量              2套

    2、盐酸储罐
    数量              1只
    容积              V=5m3
    外形尺寸          Φ1940×2230
    材质              PE

    3、氯酸钠储罐
    数量               1只
    容积               V=5m3
    外形尺寸           Φ1940×2230
    材质               PE

    4、计量泵
    型号:             P+886
    过流体结构材质      PVC
    隔膜材质            PTFE
    逆止阀材质          陶瓷
    型式                电磁隔膜式
    流量                 12L/H
    出口压力             0.15MPa
    手调流量范围/精度    0-100%
    数量                 4台
    电压/功率            电压220V       功率55W
    产地                 美国米顿罗

    八、引用和执行标准:
    HCRJ067-1999中国环境保护产品认定技术条件;
    Q/320122HPS01-95二氧化氯发生器装置企业标准。
    GB191-90包装储运图示标志
    GB/T1618-1993工业用合成盐酸
    GB/T1618-1995工业氯酸钠
    GB/T4064–83电气设备安全设计导则
    GT/4219-84化工用硬聚氯乙烯管材
    GT/T4454-84硬聚氯乙烯板材
    GB5083-85生产设备安全卫生设计总则
    GB/T13384-92 机电产品包装通用技术条件
    GB/T13527.1-92软聚氯乙烯管液体输送用
    GB/T13922.1-92水处理设备性能试验总则
    JB2932-86水处理设备制造技术条件
    TJ36-79工业企业设计卫生标准

    九、设备技术规范:
    我方提供的二氧化氯发生装置是技术先进、经济实用、成熟可靠的产品,能适应污水水量变化的需要。
    我方所提供的二氧化氯发生装置有供料系统、反应系统、吸收系统、温控和投加系统等组成。
    二氧化氯发生装置的外壳体采用PVC塑料制成,整体使用寿命不小于10年。
    装置的关键部件所选用的材料,要按照有关国家标准进行检验。
    电气设备符合国家有关标准。
    产品出厂前进行出厂检验,并在厂内进行用水作介质的试运转,经检验合格后方可出厂。
    产品供货后、我方派人到现场指导安装和调试。现场安装调试合格后,分别进行以水作水质和工作介质的试运转,直至正常运行。
